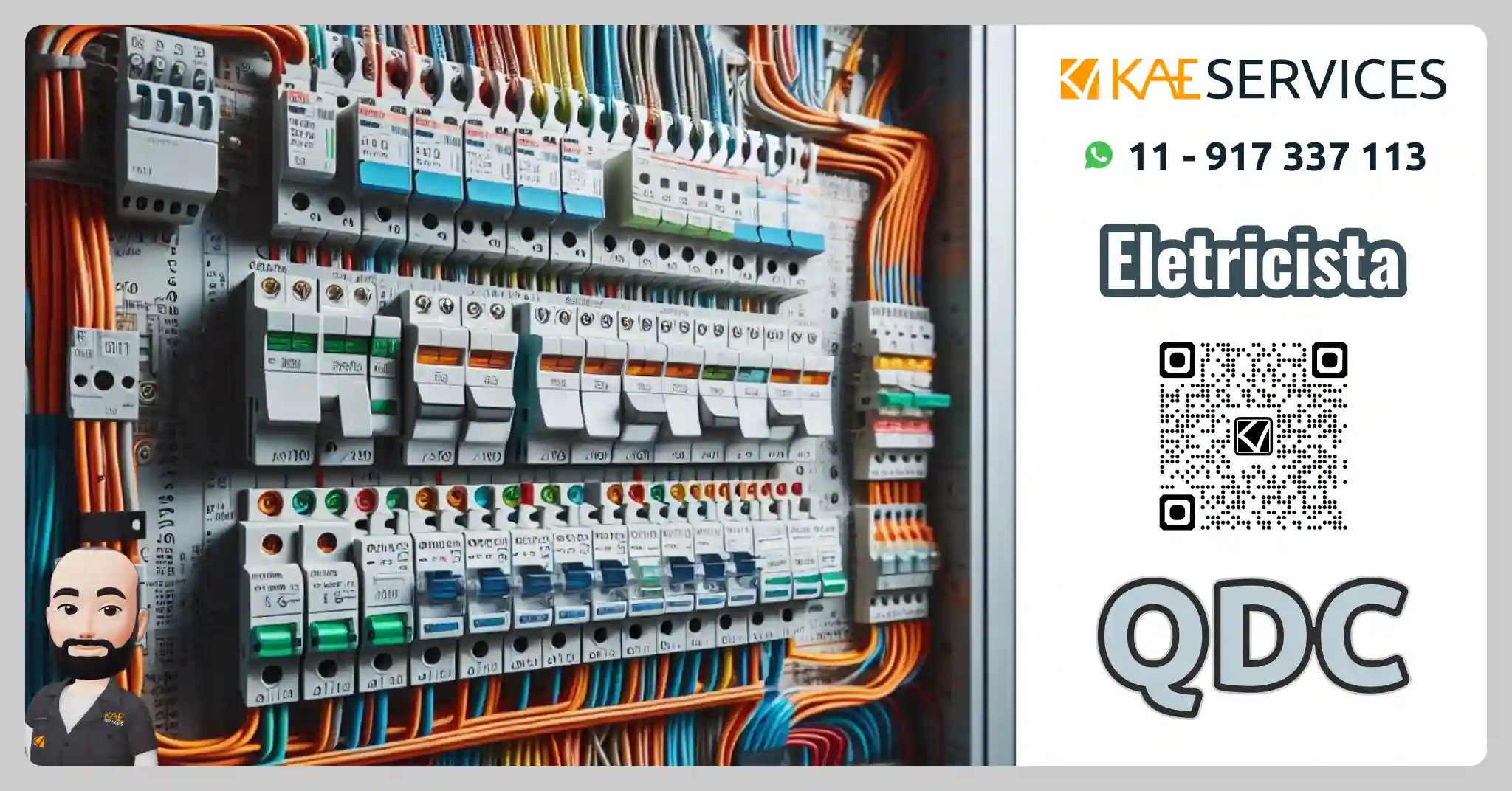

quadro de distribuição de circuitos elétricos

Quadro de Distribuição de Circuitos – QDC

Um quadro de distribuição de circuitos, abreviado como QDC, é uma estrutura elétrica que distribui eletricidade de forma segura e eficiente para diferentes áreas ou dispositivos em uma residência ou outro tipo de ambiente.

Ele é composto por disjuntores ou dispositivos de proteção que regulam a quantidade de eletricidade que flui para cada circuito individual.
Isso é fundamental para evitar sobrecargas e curtos-circuitos, protegendo tanto os dispositivos elétricos quanto as pessoas dentro do ambiente.

Um quadro de distribuição básico para uma residência geralmente inclui os seguintes componentes:

  • Disjuntores:
    Dispositivos de proteção que interrompem o fluxo de eletricidade em um circuito quando há sobrecarga ou curto-circuito.
  • Interruptor diferencial residual (IDR):
    É um dispositivo de proteção contra choques elétricos que desliga o circuito quando detecta uma fuga de corrente para a terra.
  • Dispositivo de Proteção contra Surtos (DPS):
    O DPS protege os dispositivos elétricos contra picos de tensão causados por descargas atmosféricas ou outras fontes de surtos elétricos.
  • Barramento de Terra:
    Um barramento de terra fornece um ponto comum para conectar os condutores de terra de todos os circuitos da residência.
  • Barramento de Neutro:
    Similar ao barramento de terra, o barramento de neutro é onde todos os condutores neutros dos circuitos são conectados.
    Ele fornece um caminho de retorno para a corrente elétrica, completando o circuito e garantindo um fornecimento de energia equilibrado. No caso de tensão fase + neutro.

Quadro de Distribuição Monofásico, QDC Monofásico

Refere-se a um sistema elétrico que possui uma única fase.
É amplamente utilizado em residências, pequenos estabelecimentos comerciais e em algumas aplicações industriais de baixa potência.
Em instalações monofásicas no Brasil, a energia é fornecida através de dois condutores, um fase e um neutro.
Podendo ter algumas tensões dependendo da região ou projeto, como fase + neutro = 127V ou fase + neutro = 220V.

Quadro de Distribuição Bifásico, QDC Bifásico

QDC bifásico refere-se ao sistema elétrico onde dois condutores de fase alimentam o quadro de distribuição.
Normalmente são fases de 127V que ao utilizar as duas fases temos 220V, fase + fase, podendo também termos 380V com duas fases, dependendo do projeto.

Quadro de Distribuição Trifásico, QDC Trifásico

Assim como em sistemas monofásicos e bifásicos, o quadro de distribuição trifásico tem como objetivo distribuir eletricidade de forma segura e eficiente para os diferentes circuitos dentro de uma instalação.
No entanto, ele lida com três fases em vez de uma ou duas, o que é adequado para cargas elétricas mais pesadas e sistemas mais complexos, onde é possível fazer um balanceamento de carga mais eficaz.
Como nos exemplos anteriores, as tensões também podem variar no sistema trifásico, tendo fase + fase = 220V ou fase + fase = 380V

Concluindo o uso correto de um QDC

Em resumo, o quadro de distribuição de circuitos, seja monofásico, bifásico ou trifásico, desempenha um papel fundamental na distribuição segura e eficiente de eletricidade em residências, estabelecimentos comerciais e industriais.
Com ajuda de seus componentes como disjuntores, IDR, DPS, barramento de terra e de neutro, garante-se não apenas o fornecimento de energia adequado, mas também a proteção contra sobrecargas, curtos-circuitos e choques elétricos.
Cada tipo de quadro atende a necessidades específicas de demanda de energia e complexidade da instalação, proporcionando um ambiente elétrico seguro e funcional.
