Instalação de disjuntores em Jundiaí

Instalação, dimensionamento e troca de disjuntores.

Componentes indispensáveis, os disjuntores fazem parte da instalação elétrica e garantem proteção ao circuito.

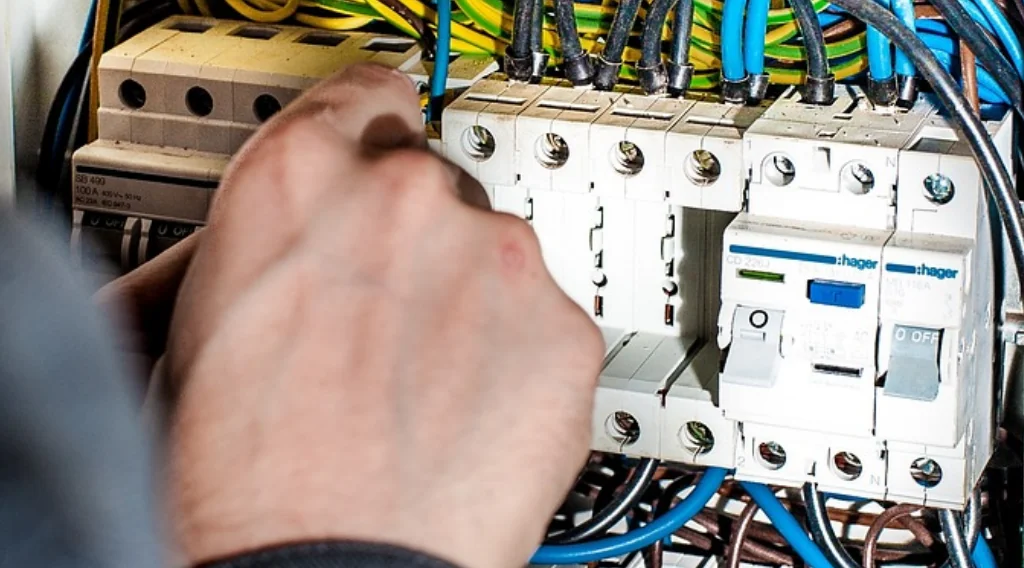

Quadro de Disjuntores

Proteção contra sobrecarga.

Projetados para entrar em ação quando uma anomalia na instalação elétrica ocorre, os disjuntores detectam quando uma sobrecarga está acontecendo no circuito elétrico e desarma, interrompendo assim o fornecimento de energia naquele circuito afetado.

Neste exemplo citado o disjuntor atuou por sobrecarga no circuito.

Imagine um disjuntor de 10 amperes instalado em um circuito elétrico de 127V, com cabos de 2,5mm, que alimenta 5 tomadas em uma cozinha.

Agora você pega sua Air Fryer de 1900W e liga em uma dessas tomadas, sua Air Fryer funcionará por um tempo, mas logo o disjuntor irá desarmar interrompendo o fornecimento de energia neste circuito porque houve uma sobrecarga. Mas porque houve essa sobrecarga?

Para responder essa pergunta precisamos fazer cálculos, vamos lá.

Uma Air Fryer de 1900W ligada em 127V consumirá uma corrente de até 14,9 amperes.

Chega-se neste valor utilizando a Lei de Ohm, onde para descobrir a corrente que um equipamento irá precisar, basta dividir sua potência pela tensão, ou seja, 1900/127.

Logo, estamos ligando um aparelho que necessita de quase 15 amperes para funcionar em um circuito que fornece apenas 10 amperes.

O disjuntor percebe essa sobrecarga e interrompe o fornecimento de energia para evitar maiores danos ao circuito, como derretimento da isolação dos cabos por aquecimento que por sua vez pode gerar incêndios.

Curto-Circuito

Outro cenário que o disjuntor irá atuar, e interromper o fornecimento de energia, será quando houver um curto-circuito.

Um curto-circuito é uma falha elétrica que ocorre quando há uma conexão direta entre os condutores elétricos de um circuito, resultando em uma resistência elétrica muito baixa.

Essa situação gera uma corrente elétrica excessivamente alta, o que pode causar superaquecimento, faíscas, incêndios e danos aos equipamentos elétricos.

Os curtos-circuitos podem ocorrer devido a vários motivos, como fios elétricos desencapados tocando-se, conexões soltas, danos aos isoladores, ou falhas em dispositivos elétricos.

Tipos de Disjuntores

Disjuntor Monopolar: Utilizado em circuitos monofásicos, fase + neutro.
Disjuntor Bipolar: Utilizado em circuitos bifásicos, fase + fase.
Disjuntor Tripolar: Utilizado em circuitos trifásicos, fase + fase + fase.

Curva de disparo

A curva de disparo é um parâmetro importante usado pelos disjuntores para determinar o tempo de atuação do dispositivo em resposta a diferentes níveis de corrente elétrica.

Disjuntores podem ser classificados em diferentes curvas, como Curva B, Curva C e Curva D, cada uma com características de disparo específicas.

Isso significa que eles são projetados para atuar em tempos diferentes em situações de sobrecarga ou curto-circuito, com base na curva de disparo escolhida.

Essa classificação ajuda a adequar o disjuntor à aplicação específica e garantir a proteção adequada do circuito elétrico.

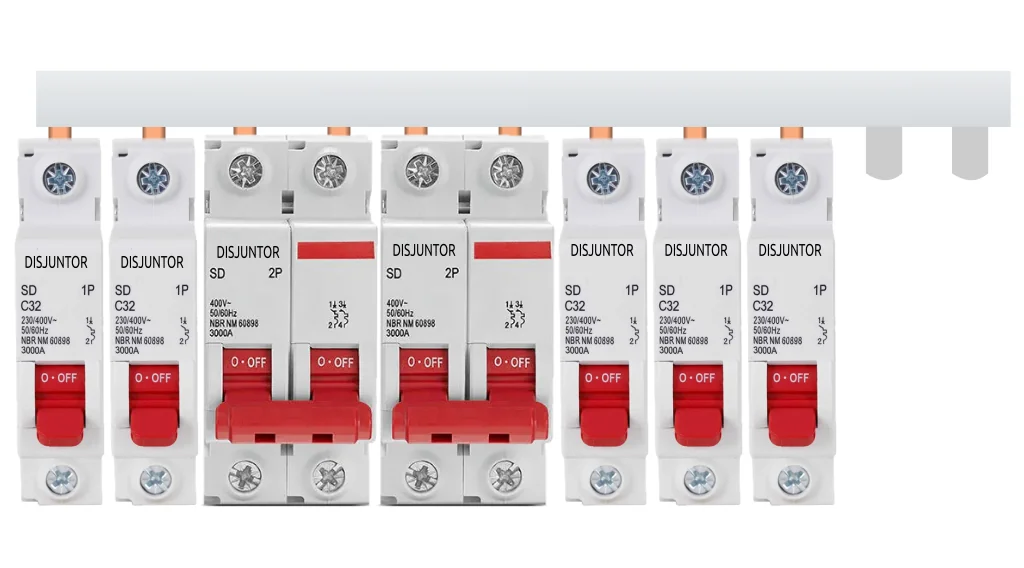

Grupo de Disjuntores

Papel crucial dos disjuntores na segurança elétrica

Sobrecarga elétrica e curto-circuito são altamente perigosos, a função dos disjuntores é mitigar esses riscos.
Porém só o disjuntor não é suficiente, existem mais dispositivos que precisam ser instalados para deixar uma instalação ainda mais segura, como IDR e DPS.

Instalação de Disjuntores em Jundiaí

Entre em contato para solicitar instalações, troca e dimensionamento de disjuntores.

Serviços Relacionados a Disjuntores

  • Instalação de Disjuntores
  • Substituição de Disjuntores
  • Dimensionamento de Disjuntores
  • Reparos de Disjuntores
  • Adequação de circuitos de Disjuntores
  • Avaliação da necessidade de troca de Disjuntor
  • Montagem de Quadro de Distribuição
