DR Tipo A para Instalação de Carregadores de Veículos Elétricos

Por que é crucial usar DR tipo A em instalações de carregadores de veículos elétricos “Wallbox”?

Quando se trata de instalações elétricas para carregadores de veículos elétricos, é fácil subestimar a importância dos detalhes.
Eu, como eletricista, compreendo a tentação do cliente em optar pelo caminho mais simples usando um Interruptor Diferencial Residual (DR) do tipo AC.
Afinal, eles são mais comuns e mais baratos e podem funcionar em muitas situações.
No entanto, quando se trata de garantir a segurança do sistema e dos usuários, não posso ignorar a importância de seguir as normas e manuais e utilizar um DR tipo A.

Entendendo o que é um DR e sua classificação

Primeiramente, é essencial entender o que é um DR e por que ele é crucial em instalações elétricas modernas.

O DR mais comum trata-se de Interruptor Diferencial Residual, é dele que vamos falar aqui.
Existe também o DDR que é o Disjuntor Diferencial Residual, não vou falar dele.

Nesse caso vamos abordar o IDR: Interruptor Diferencial Residual ou simplesmente DR.

Um DR é um dispositivo de segurança que detecta fugas de corrente elétrica, ajudando a prevenir choques elétricos, ou seja um DR é um dispositivo de proteção a vida.

Sua função é crucial, especialmente em ambientes onde a presença de água, umidade ou equipamentos sensíveis é comum.

Os DRs são classificados de acordo com sua capacidade de detectar diferentes tipos de corrente.
O tipo mais comum é o DR tipo AC, usados em instalações comuns, na nossa casa por exemplo.
O DR tipo AC é projetado para detectar apenas correntes alternadas, enquanto o DR tipo A é capaz de detectar tanto correntes alternadas quanto correntes contínuas.
É aqui que reside a diferença crucial que torna o DR tipo A indispensável em instalações de Wallbox, ou onde haja corrente contínua.

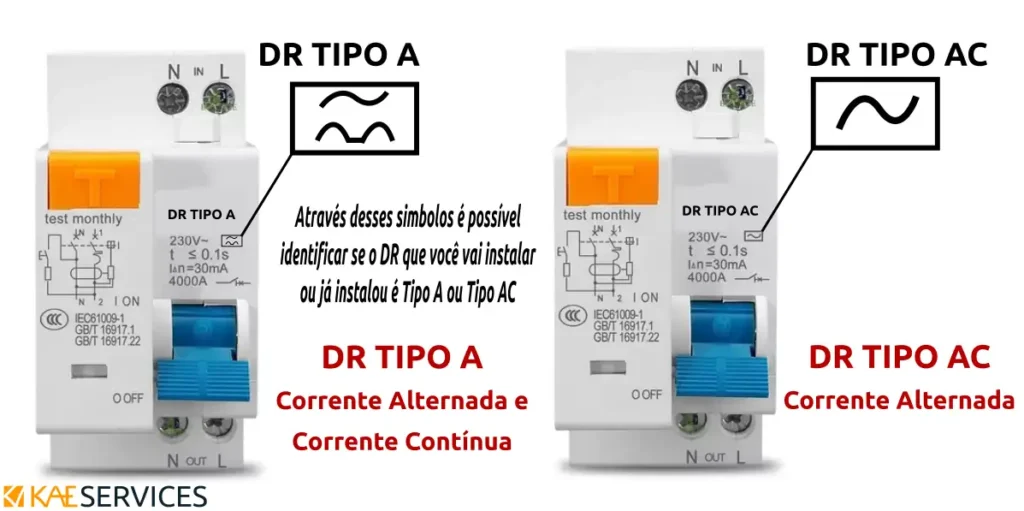

Identificando Tipos de DR

DR tipo A e DR tipo AC

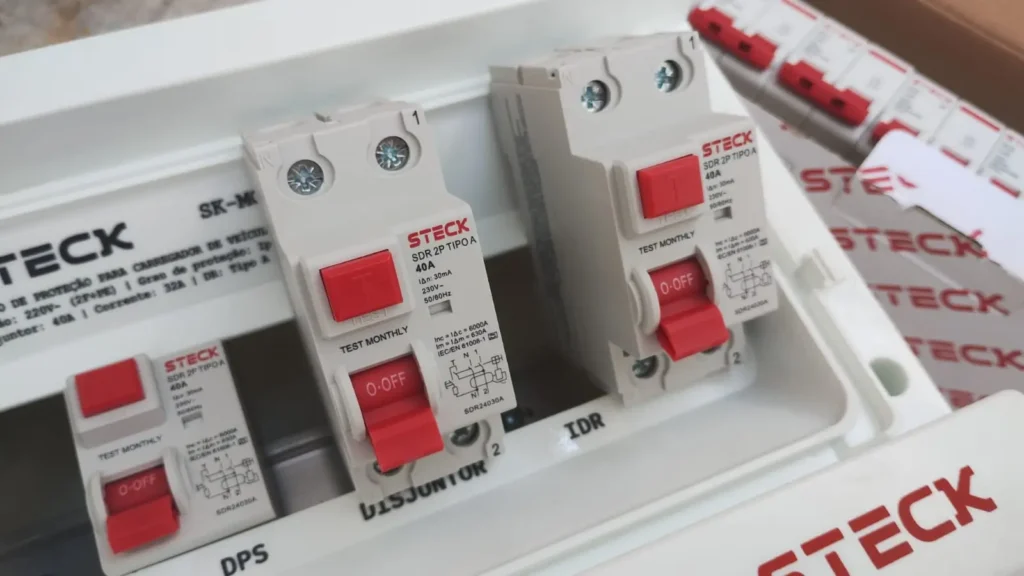

Por que o DR tipo A é essencial em instalações de Carregadores “Wallbox”?

Ao instalar um Wallbox, estou ciente de que estou lidando com equipamentos sensíveis e que a segurança dos usuários é uma prioridade absoluta.
Os carregadores de veículos elétricos não apenas demandam altas correntes, mas também operam com correntes contínuas, tornando o uso de um DR tipo A item obrigatório.

Riscos de não utilizar um DR tipo A em instalações de Carregadores veiculares “Wallbox“.

Optar por um DR tipo AC em vez de um tipo A pode parecer uma escolha conveniente e mais barata, mas isso pode resultar em riscos significativos.
A incapacidade de detectar correntes contínuas deixa a instalação vulnerável a falhas e pode comprometer a segurança dos usuários.
Em um ambiente onde a integridade dos componentes elétricos é crucial, como uma estação de carregamento de veículos elétricos, qualquer comprometimento da segurança pode ter consequências sérias.

DR 30ma Protegendo Vidas e Propriedades

A corrente de fuga de 30mA é um valor crítico que define a sensibilidade de um Interruptor Diferencial Residual (DR), desempenhando um papel essencial na segurança elétrica.
Esta medida refere-se à capacidade do DR de detectar correntes de fuga tão baixas quanto 0,030 ampères.
Apesar de sua aparente pequenez, essa corrente mínima pode representar um risco significativo de choque elétrico ou danos a equipamentos em situações de falha no isolamento elétrico.

A importância do valor de 30mA reside em sua capacidade de proteger vidas e propriedades. Quando ocorrem falhas no isolamento dos cabos elétricos ou há contato com partes metálicas sob tensão, pode-se gerar correntes de fuga.
Estas, embora pequenas, representam um risco substancial, especialmente em ambientes onde a presença de água ou umidade aumenta a condutividade elétrica.

Ao detectar uma corrente de fuga de 30mA ou superior, o DR age imediatamente, desligando o circuito elétrico afetado.
Essa ação rápida e automática interrompe o fornecimento de energia, evitando assim choques elétricos graves e protegendo os ocupantes do local.

O dispositivo DR também desempenha uma segunda função de extrema importância: a proteção contra incêndios.
Ao permanecer em constante atenção, monitorando se a corrente que entra é a mesma que sai, o DR é capaz de prevenir fugas de corrente, como já dito anteriormente, que representam um sério risco de incêndio.
Detectando qualquer anomalia na corrente elétrica, o dispositivo interrompe imediatamente o circuito, impedindo a ocorrência de faíscas e potenciais incêndios.
Essa capacidade de monitoramento contínuo da integridade da instalação elétrica é fundamental para garantir a segurança das pessoas e dos bens, evitando danos catastróficos causados por incêndios elétricos.

Conclusão sobre o uso do DR Tipo A

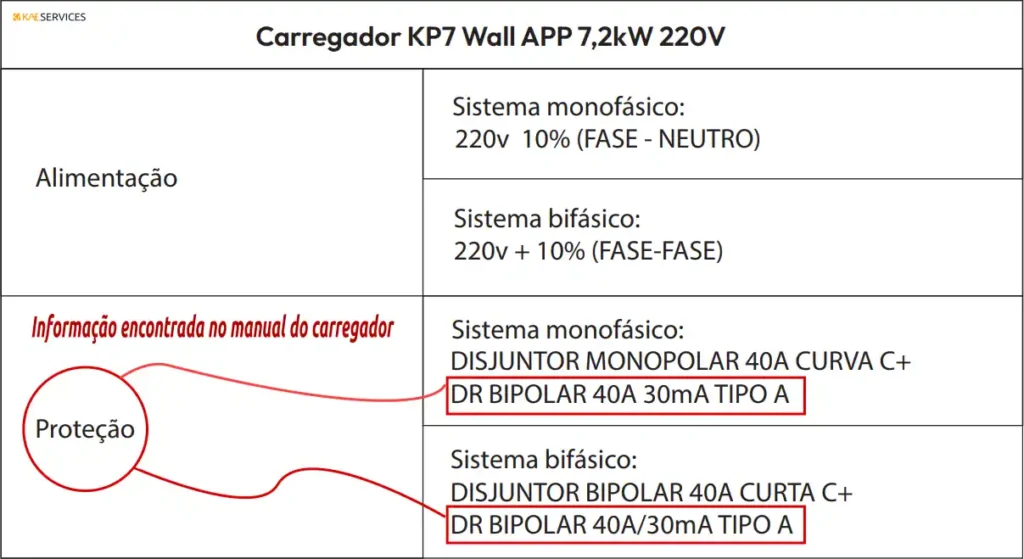

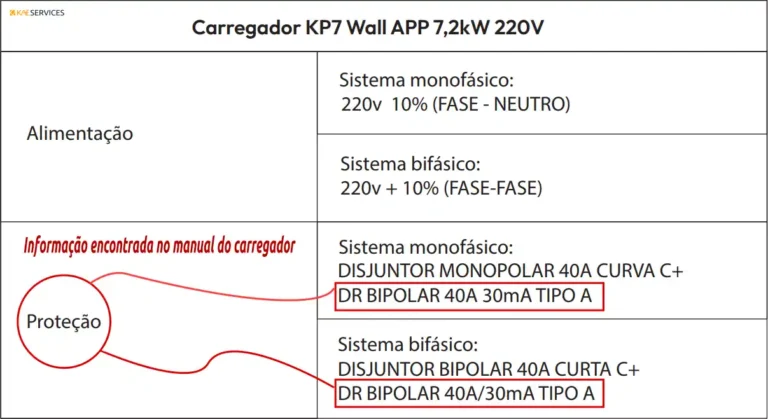

Parte de manual com a exigência de DR Tipo A

Portanto, como eletricista responsável pela segurança das instalações que realizo, não posso me dar ao luxo de comprometer a segurança dos usuários ao escolher um DR tipo AC em vez de um tipo A, quando a norma assim determina.
A segurança deve sempre ser a prioridade máxima, e isso significa seguir as recomendações dos manuais e usar os dispositivos adequados para o trabalho.
Ao instalar um Wallbox, optar por um DR tipo A é mais do que uma escolha inteligente é uma obrigação para garantir a segurança de todos.
